CloudEngine 5800系列數據中心交換機
CloudEngine 5800（以下簡稱CE5800）系列是華為公司面向數據中心和高端園區推出的新一代高密度千兆以太網交換機。CE5800采用先進的硬件結構設計，提供業界最高密度的千兆端口接入，是業界第一款支持40GE上行接口的千兆接入交換機，軟件平臺基于華為新一代的VRP8操作系統，支持路由型以太橋接（TRILL），首創業界最高性能16臺堆疊，風道方向可以靈活選擇。CE5800可以與華為新一代核心交換機CloudEngine 12800配合構建彈性、虛擬和高品質的云時代數據中心網絡，滿足云時代數據中心對網絡的需求。
CE5800系列交換機定位于數據中心的高密千兆接入，幫助企業和運營商構建面向云計算時代的數據中心網絡平臺，也可以用于園區網的匯聚或接入。

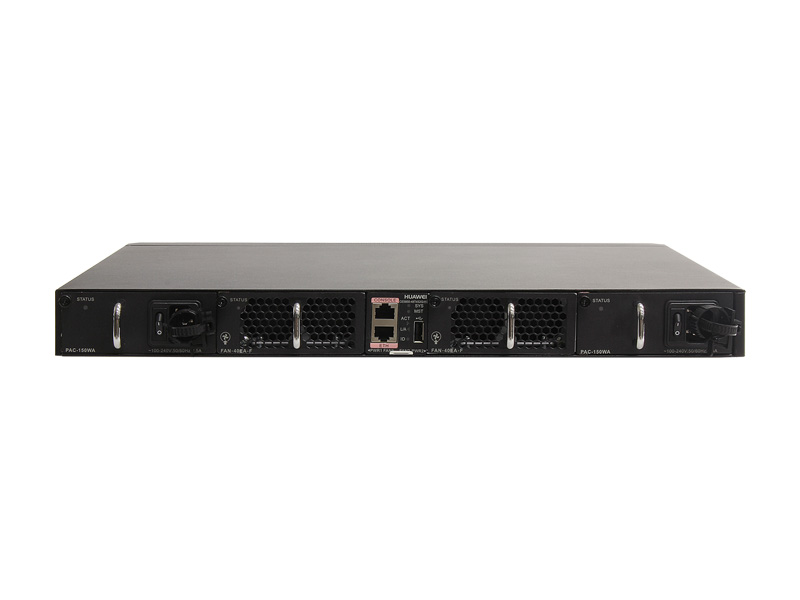

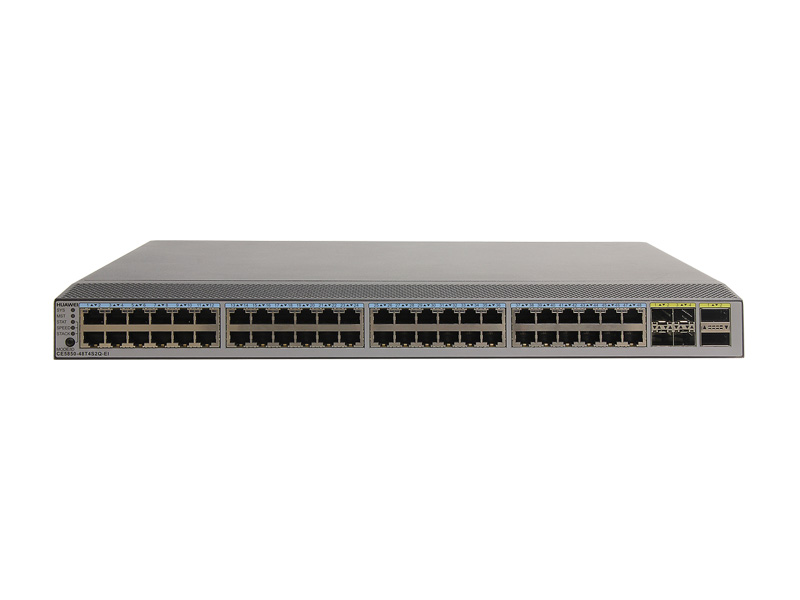

產品外觀
CE5800系列交換機包括如下款型：
| 型號和外觀 | 描述 |
|---|---|
 CE5855-48T4S2Q-EI |
|
 CE5855-24T4S2Q-EI |
|
 CE5850-48T4S2Q-HI |
|
 CE5850-48T4S2Q-EI |
|
 CE5810-48T4S-EI |
|
 CE5810-24T4S-EI |
|
產品特性
高密度千兆接入，容量超群
提供48個全線速GE接口，高密的千兆接入滿足云時代數據中心服務器規模不斷增長的需求；
CE5850是業界第一款支持40GE上行接口的GE接入交換機，可以和CE12800配合組建全40GE的高性能數據中心網絡，2個40GE上行接口可以互為備份，提高系統的可靠性；
CE5810通過支持48口和24口兩種款型，靈活適用于不同服務器密度的機架，滿足數據中心機房的各類布線需求。
高可靠長距堆疊，性能卓越
業界首創16臺堆疊技術：
CE5800系列最大支持16臺交換機堆疊，可提供768個千兆接入端口，滿足數據中心高密度服務器接入需求；
多臺設備虛擬化為一臺邏輯設備，構建可擴展、易管理的數據中心網絡平臺；
堆疊系統實現控制平面和數據平面冗余備份，避免了單點故障的風險，極大的增強了系統的可靠性。
超長距靈活堆疊：
CE5800系列的10GE或40GE接口都可以作為堆疊口使用，不僅可以實現機架內、跨機架的堆疊，同時也支持跨區域的遠距離堆疊；
CE5850可通過40GE接口構建超大容量的堆疊通道，多臺交換機形成無阻塞的堆疊系統，滿足數據中心橫向流量增長的需求。
設備縱向虛擬化，簡化管理
CE5800支持SVF（Super Virtual Fabric）能力，可以把多臺同構或異構的物理交換機虛擬成一臺邏輯交換機，簡化網絡管理并提高可靠性；
SVF創新性實現了異構交換機的縱向擴展，CE5810作為Leaf交換機，多臺Leaf交換機虛擬成Spine交換機的遠程線卡，易于機房布線和設備管理；
華為SVF獨家實現了Leaf交換機的本地轉發，在數據中心橫向流量占主流的趨勢下，能夠提高轉發效率，并降低網絡時延。
大規模路由網橋，隨需擴展
CE5850交換機支持IETF標準協議TRILL（Transparent Interconnection of Lots of Links），支持10GE/GE服務器的混合接入組網；最大可構建超過500個節點的超大規模二層網絡，支持用戶業務靈活部署，虛擬機大范圍遷移；
TRILL引入類似IS-IS的路由機制，采用TTL避免二層環路，大幅增強了網絡的穩定性，同時加快網絡收斂速度；
TRILL組網下，所有數據流量基于SPF及ECMP實現快速轉發，解決了STP協議中存在的次優路徑問題，帶寬利用率提升近100%；
CE5850支持基于TRILL的二層等價路徑，極大提升了網絡鏈路的負載分擔能力，通過胖樹架構平滑擴展網絡規模。
虛擬機快速遷移，策略隨行
華為Agile Controller與虛擬機管理平臺交互，在CE5800上實現虛擬機網絡策略的動態部署，支撐虛擬機在線遷移；
Agile Controller通過高速Radius接口下發網絡策略，虛擬機在線遷移速度達到業界10-20倍，滿足海量虛擬機的突發遷移需求；
Agile Controller提供開放的API接口，兼容所有主流虛擬化平臺，屏蔽廠商的差異化。
可編程網絡設備，靈活定制
CE5800系列交換機采用新一代VRP8操作系統，通過VRP8內嵌的OPS（Open Programmability System）模塊，實現設備控制面的可編程；
OPS提供了豐富的Open API接口，可被業界主流云平臺（含商業云平臺和開源云平臺）和第三方Controller深度集成，支持業務對網絡的靈活定制和自動化管理； 用戶或第三方開發商可利用Open API接口，開發和部署專用的網絡管理策略，從而迅速地實現業務功能擴展、自動部署和設備的智能化管理，實現自動化運維，降低管理成本；
OPS致力于數據中心業務和網絡的無縫融合，提供面向業務的軟件定義網絡。
設備零配置部署，自動運維
CE5800系列交換機支持ZTP（Zero Touch Provisioning）協議，可以從U盤或文件服務器獲取版本文件并自動加載，實現設備的免現場配置和部署，從而降低人力成本，提升部署效率；
ZTP功能支持內嵌腳本語言，并通過Open API開放給用戶，數據中心用戶可使用其熟悉的腳本語言（Python等）實現對網絡設備的統一配置；
ZTP實現新設備配置時間與設備數量、地域分布解耦，縮短業務上線時間，提高了業務上線效率。
嚴格的前后風道，高效節能
靈活的前后/后前風道設計：
采用嚴格的前后風道設計，支持冷熱風道完全隔離，提升散熱的效率，滿足數據中心機房設計要求；
通過選配風扇和電源模塊，靈活支持前后和后前風道；
支持電源和風扇冗余配置，保障業務無間斷運行。
創新的節能技術：
使用業界最新節能芯片，智能的風扇調速方案，支持實時功耗檢測，為客戶降低運維成本，打造綠色數據中心。
指示燈完美呈現，運維簡單
清晰的指示燈：
支持端口狀態、端口速率等信息的完整呈現；
前面板和后面板同步顯示系統狀態和堆疊狀態，便于從任意方向維護；
支持遠程定位功能，在網管/控制臺上可以點亮需要維護設備的遠程定位指示燈，便于在擁擠的設備間準確定位設備。
維護簡單：
管理接口/風扇/電源位于交換機的正面，便于維護；
數據接口位于交換機的后側，和服務器同向，便于走線。
產品規格
| 項目 | CE5855-48T4S2Q-EI | CE5855-24T4S2Q-EI | CE5850-48T4S2Q-HI | CE5850-48T4S2Q-EI | CE5810-48T4S-EI | CE5810-24T4S-EI |
|---|---|---|---|---|---|---|
| 端口描述 | 48個10 /100 /1000 BASE-T， 4個10GE SFP+， 2個40GE QSFP+ | 24個10 /100 /1000 BASE-T， 4個10GE SFP+， 2個40GE QSFP+ | 48個10 /100 /1000 BASE-T， 4個10GE SFP+， 2個40GE QSFP+ | 48個10 /100 /1000 BASE-T， 4個10GE SFP+， 2個40GE QSFP+ | 48個10 /100 /1000 BASE-T， 4個10GE SFP+ | 24個10 /100 /1000 BASE-T， 4個10GE SFP+ |
| 交換容量 | 1.28Tbps/11.52Tbps | |||||
| 包轉發率 | 252Mpps | 216Mpps | 252Mpps | 252Mpps | 132Mpps | 96Mpps |
| 風道類型 | 標準前后或后前風道 | |||||
| 設備虛擬化 | 支持iStack堆疊 | |||||
| 支持SVF（Super Virtual Fabric） | ||||||
| 網絡虛擬化 | 支持M-LAG | |||||
| 支持TRILL | ||||||
| 虛擬機感知 | 支持Agile Controller | |||||
| SDN特性 | 支持OPS（Open Programmability System） | |||||
| 流量分析 | 支持Netstream功能 | |||||
| 支持sFlow功能 | ||||||
| VLAN | 支持Access、Trunk、Hybrid方式 | |||||
| 支持default VLAN | ||||||
| 支持QinQ | ||||||
| 支持MUX VLAN | ||||||
| MAC地址表 | 支持MAC地址自動學習和老化 | |||||
| 支持靜態、動態、黑洞MAC表項 | ||||||
| 支持源MAC地址過濾 | ||||||
| 支持基于端口和VLAN的MAC地址學習限制 | ||||||
| IP路由 | 支持RIP、OSPF、ISIS、BGP等IPv4動態路由協議 | |||||
| 支持RIPng、OSPFv3、ISISv6、BGP4+等IPv6動態路由協議 | ||||||
| IPV6 | 支持IPv6 ND（Neighbor Discovery） | |||||
| 支持PMTU發現（Path MTU Discovery） | ||||||
| 支持IPv6的TCP、Ping 、Tracert、Socket、UDP、RawIP | ||||||
| 組播 | 支持IGMP、PIM-SM、PIM-DM、MSDP、MBGP等組播路由協議 | |||||
| 支持IGMP Snooping | ||||||
| 支持IGMP Proxy | ||||||
| 支持組播成員接口快速離開 | ||||||
| 支持組播流量抑制 | ||||||
| 支持組播VLAN | ||||||
| 可靠性 | 支持LACP | |||||
| 支持STP、RSTP、VBST和MSTP | ||||||
| 支持BPDU保護、Root保護、環路保護 | ||||||
| 支持SmartLink及多實例 | ||||||
| 支持DLDP | ||||||
| 支持ERPS以太環保護協議（G.8032） | ||||||
| 支持VRRP、VRRP負載分擔、BFD for VRRP | ||||||
| 支持 BFD for BGP/IS-IS/OSPF/靜態路由 | ||||||
| QoS | 支持基于Layer2協議頭、Layer3協議、Layer4協議優先級等的組合流分類 | |||||
| 支持ACL、CAR、Remark、Schedule等動作 | ||||||
| 支持PQ、WRR、DRR、PQ+WRR、PQ+DRR等隊列調度方式 | ||||||
| 支持WRED、尾丟棄等擁塞避免機制 | ||||||
| 支持流量整形 | ||||||
| 配置與維護 | 支持Console、Telnet、SSH等終端服務 | |||||
| 支持SNMPv1/v2c/v3等網絡管理協議 | ||||||
| 支持通過FTP、TFTP方式上載、下載文件 | ||||||
| 支持BootROM升級和遠程在線升級 | ||||||
| 支持802.3az能效以太網EEE | ||||||
| 支持熱補丁 | ||||||
| 支持用戶操作日志 | ||||||
| 支持ZTP（Zero Touch Provisioning） | ||||||
| 安全和管理 | 支持802.1x認證 | |||||
| 命令行分級保護、未授權用戶無法侵入 | ||||||
| 支持防止DOS、ARP攻擊功能、ICMP防攻擊 | ||||||
| 支持端口隔離、端口安全、Sticky MAC | ||||||
| 支持IP、MAC、端口、VLAN的組合綁定 | ||||||
| 支持AAA、Radius、HWTACACS等多種認證方式 | ||||||
| 支持RMON | ||||||
| 機箱尺寸mm（寬×深×高） | 442×420×43.6 | 442×420×43.6 | 442×420×43.6 | 442×420×43.6 | 442×420×43.6 | 442×420×43.6 |
| 滿配重量 | 8 Kg | 7.5 Kg | 8.8 Kg | 8.8 Kg | 8.2 Kg | 8 Kg |
| 環境要求 | 工作溫度：0°C～40°C（0m～1800m） | |||||
| 存儲溫度：-40°C～+70°C | ||||||
| 相對濕度：5%RH～95%RH，非凝露 | ||||||
| 工作電壓 | AC：90V～290V | |||||
| DC：-38.4V～-72V | ||||||
| 整機最大功耗 | ≤130W | ≤90W | ≤131W | ≤133W | ≤92W | ≤68W |
訂購信息
| 主設備 | |
CE5850-HI-B00 | CE5850-48T4S2Q-HI交換機(含2*150W交流電源，2*風機盒，端口側出風) |
CE5850-EI-B00 | CE5850-48T4S2Q-EI交換機(含2*150W交流電源，2*風機盒，端口側出風) |
CE5810-EI-B00 | CE5810-48T4S-EI交換機(含2*150W交流電源，2*風機盒，端口側出風) |
CE5810-EI-B01 | CE5810-24T4S-EI交換機(含2*150W交流電源，2*風機盒，端口側出風) |
CE5810-EI-B10 | CE5810-EI組合配置10(含CE5810-48T4S-EI主機，8*SFP-10G-USR，不含電源風扇) |
CE5810-EI-B11 | CE5810-EI組合配置11(含CE5810-24T4S-EI主機，4*SFP-10G-USR，不含電源風扇) |
CE5855-48T4S2Q-EI | CE5855-48T4S2Q-EI 交換機(48口千兆RJ45，4口萬兆SFP+，2口40G QSFP+，不含電源、風扇) |
CE5855-24T4S2Q-EI | CE5855-24T4S2Q-EI 交換機(24口千兆RJ45，4口萬兆SFP+，2口40G QSFP+，不含電源、風扇) |
CE5850-48T4S2Q-HI | CE5850-48T4S2Q-HI 交換機(48口千兆RJ45，4口萬兆SFP+，2口40G QSFP+，不含電源、風扇) |
CE5850-48T4S2Q-EI | CE5850-48T4S2Q-EI 交換機(48口千兆RJ45，4口萬兆SFP+，2口40G QSFP+，不含電源、風扇) |
CE5810-48T4S-EI | CE5810-48T4S-EI 交換機(48口千兆RJ45,4口萬兆SFP+，不含電源、風扇) |
CE5810-24T4S-EI | CE5810-24T4S-EI 交換機(24口千兆RJ45,4口萬兆SFP+，不含電源、風扇) |
| 風機盒 | |
FAN-40EA-F | 風機盒(EA，前后風道，風機盒面板側進風) |
FAN-40EA-B | 風機盒(EA，后前風道，風機盒面板側出風) |
FAN-40SB-F | 風機盒(SB，前后風道，風機盒面板側進風) |
FAN-40SB-B | 風機盒(SB，后前風道，風機盒面板側出風) |
| 電源 | |
PAC-150WA | 150W交流電源模塊(自然散熱) |
PDC-350WA-F | 350W直流電源模塊(前后風道，電源面板側進風) |
PDC-350WA-B | 350W直流電源模塊(后前風道，電源面板側出風) |
組網應用
在數據中心的典型應用
在數據中心的典型組網中，采用CE12800/CE7800作為網絡的核心交換機，采用CE6800和CE5800作為TOR交換機，與CE12800/CE7800通過40GE/10GE端口互聯。采用TRILL協議組建無阻塞大二層網絡，保證虛擬機的大范圍遷移以及用戶業務的靈活部署。 注：TRILL技術也可部署于園區網，滿足不同業務區域的靈活部署需求。
在園區網的典型應用
CE5800也可用于園區網場景，其業界領先的高密度全線速GE端口，獨特的40GE上行接口，高性能堆疊滿足網絡帶寬日益增長的需求；其豐富的業務特性、創新的節能機制使得CE5800成為園區交換機高性價比的選擇。
在園區網的典型組網中，多臺CE12800/CE7800使用CSS/iStack技術虛擬為一臺核心交換機，在匯聚層多臺CE6800使用iStack技術堆疊為一臺邏輯交換機，增加網絡可靠性的同時簡化管理。在接入層，使用經SVF技術縱向虛擬化后的CE5800，提供高密度的線速端口。 注：iStack技術同樣廣泛應用于數據中心，滿足用戶簡化管理的需求。
